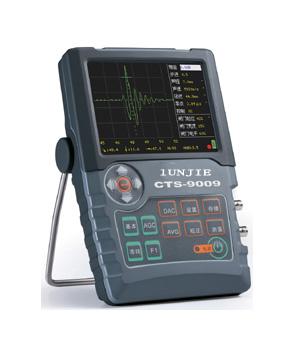

CTS-9000系列便携式数字超声波探伤仪

CTS-9000系列是我公司最新研制生产的新款真彩显示便携式全数字超声波探伤仪，它能够快速便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。本仪器广泛应用在各地特检院、质检院、建设工程质量、锅炉压力容器、工程机械、钢铁冶金、钢结构、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。

■ CTS-9000系列包含：CTS-9009、CTS-9008、CTS-9006、CTS-4020、CTS-4030、CTS-3020、CTS-3030、CTS-2020、CTS-2030等。

■ 执行标准：

◆ 国家标准：

1. JJG 746-2004《中华人民共和国国家计量检定规程-超声波探伤仪》

2. JB/T 10061-1999《A型脉冲反射式超声探伤仪通用技术条件》

3. JB/T 10062-1999《超声探伤用探头性能测试方法》

4. JB/T 9214-1999《A型脉冲反射式超声探伤系统工作性能测试方法》

5. Z2344-93《金属材料脉冲反射式超声探伤检验方法》）

◆ 欧洲标准（EN12668）包括有三个部分：

1. EN12668-1 无损检测-超声检验设备的特性与认证-第1部分：仪器

2. EN12668-2 无损检测-超声检验设备的特性与认证-第2部分：探头

3. EN12668-3 无损检测-超声检验设备的特性与认证-第3部分：综合设备

■ 性能特点：

◆ 小巧轻便：整机（含电池）重量保持在1.15Kg，高空、野外作业轻松自如

◆ 操作简易：按键少，定义明确，实现单手握持操作
◆ 防尘防水：按 IP65 防护标准设计，适应复杂的工业探伤环境
◆ 超低功耗：标配锂聚合物电池，连续工作时间长达7小时
◆ 性能强劲：分辨率高、穿透力强，满足从薄板到大铸件的精确探伤
◆ 功能齐全：以太网通信、动态回放、定时B型显示、探头频率测量、AWSD1.1/D1.5、API 5UE评价标准、RF(射频)显示、曲面修正、USB转存

■ 主要功能及性能

◆ 最高采样速率240MHz，测量分辨率0.1mm

◆ 以太网通信，实现探伤仪与计算机的实时双向通信和远程控制

◆ 简便实用的探头回波频率检测功能，快捷掌握探头的中心频率，令探伤评价更准确

◆ 工作频率范围0.5～15MHz，灵敏度余量高达65dB，分别突显宽频带和高灵敏度的优点

◆ 20～500Hz分10档可调的脉冲重复频率，避免探伤过程中出现混响信号

◆ 端点反射法测量焊缝裂纹高度

◆ 采用定时扫描方式形成B型图像

◆ 内置AWS D1.1/D1.5、API 5UE评价标

◆ 通过回波扩展功能可将闸门内回波区域放大到整个屏幕显示

◆ RF（射频）回波功能，对于薄壁材料测量或学术研究和定性分析有很大帮助

◆ 自动增益控制AGC，配合峰值回波、图像冻结功能，快速确定缺陷最高波，探伤更高效

◆ AVG曲线，使用已知平底孔或大平底回波，制作出3条不同当量的曲线

◆ DAC曲线，配合回波比较功能，使不同距离不同波幅的回波定量更简便

◆ 宽视角、高亮度、高清晰度的5.7”进口彩色TFT显示屏，细节一览无遗

◆ 7分钟的动态短片回放，1500帧的逐级查看，实现扫查动态过程记录

◆ 3种不同的显示颜色搭配方案，满足不同使用场景和习惯的需求

◆ 存储500组曲线及波形，满足不同探伤工艺应用及探伤数据存档的需求
