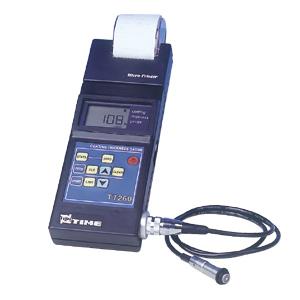

TT260型涂层测厚仪是磁性、涡流一体的便携式涂层测厚仪。
■ 产品概述：本仪器是一种便携式测量仪，它能快速、无损伤、精密地进行涂、镀层厚度的测量。既可用于实验室，也可用于工程现场。通过使用不同的测头，还可满足多种测量的需要。本仪器能广泛地应用在制造业、金属加工业、化工业、商检等检测领域。是材料保护专业必备的仪器。本仪器符合以下标准：
GB/T 4957─1985 非磁性金属基体上非导电覆盖层厚度测量 涡流方法
JB/T 8393─1996 磁性和涡流式覆层厚度测量仪
JJG 818─93 《电涡流式测厚仪》
■ 功能特点：
▲ 本仪器采用了磁性和涡流两种测厚方法，可无损地测量磁性金属基体(如钢、铁、合金和硬磁性钢等)上非磁性覆盖层的厚度(如锌、铝、铬、铜、橡胶、油漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆盖层的厚度(如:橡胶、油漆、塑料、阳极氧化膜等)。▲ 可使用7 种测头(F400、F1、F1/90°、F10、CN02、N1) ▲ 具有两种测量方式：连续测量方式（CONTINUE）和单次测量方式（SINGLE）； ▲ 具有两种工作方式：直接方式(DIRECT)和成组方式(A-B)； ▲ 设有五个统计量：平均值（MEAN）、最大值（MAX）、最小值（MIN）、测试次数（NO．）、标准偏差（S．DEV）； ▲ 可采用两种方法对仪器进行校准，并可用基本校准法对测头的系统误差进行修正； ▲ 具有存贮功能：可存贮495 个测量值； ▲ 具有删除功能：对测量中出现的单个可疑数据进行删除，也可删除存贮区内的所有数据，以便进行新的测量； ▲ 可设置限界：对限界外的测量值能自动报警；并可用直方图对一批测量值进行分析； ▲ 具有打印功能：可打印测量值、统计值、限界、直方图； ▲ 具有与PC 机通讯的功能：可将测量值、统计值传输至PC 机，对数据进行进一步处理； ▲ 具有错误提示功能，通过屏显或蜂鸣声进行错误提示；▲ 具有电源欠压指示功能；▲ 设有两种关机方式：手动关机方式和自动关机方式 ▲ 操作过程有蜂鸣声提示；
■ 技术参数：
|
测头类型 |
可选，见附表 |
|
测量原理 |
磁感应和电涡流 |
|
测量范围 |
探头决定 |
|
低限分辨力 |
探头决定 |
|
探头连接方式 |
分体式导线连接（可更换） |
|
示值误差 |
一点校准(um) |
由探头决定 |
|
两点校准(um) |
|
测量条件 |
最小曲率半径(mm) |
|
最小面积的直径(mm) |
|
最小临界厚度(mm) |
|
工作环境温度 |
0～40℃ |
|
工作环境湿度 |
20%RH～90%RH |
|
统计功能 |
平均值（MEAN）、最大值（MAX）、最小值（MIN）、
测试次数（NO．）、标准偏差（S．DEV） |
|
工作方式 |
直接方式(DIRECT)和成组方式(Appl) |
|
测量方式 |
连续测量方式（CONTINUE）和单次测量方式（SINGLE） |
|
上下限设置 |
有 |
|
存储能力 |
495 个测量值 |
|
打印/连接计算机 |
自带打印机/能连接电脑 |
|
关机方式 |
手动和自动 |
|
电源 |
1/2镍氢电池5×1.2V |
|
外形尺寸 |
270×86×47mm |
|
重量 |
530g |
■ 可选探头参数表（一）
|
测头型号 |
F400 |
F1 |
F1/90 |
F10 |
N1 |
CN02 |
|
工作原理 |
磁感应 |
电涡流 |
|
测量范围（um） |
0-400 |
0-1250 |
0-10000 |
0-1250(铜上镀铬0-40um) |
10-200 |
|
低限分辨力(um) |
0.1 |
0.1 |
10 |
0.1 |
1 |
|
示值误差 |
一点校准(um) |
±[3%H+1] |
±[3%H+10] |
±[3%H+1.5] |
±[3%H+1] |
|
两点校准(um) |
±[(1～3)%H+0.7] |
±[(1～3)%H+1] |
±[(1～3)%H+10] |
±[(1～3)%H+1.5] |
- |
|
测量条件 |
最小曲率半径(mm) |
凸 1 |
凸1.5平直 |
10 |
3 |
平直 |
|
基体最小面积的直径(mm) |
ф3 |
ф7 |
ф40 |
ф5 |
ф7 |
|
最小临界厚度(mm) |
0.2 |
0.5 |
2 |
0.3 |
无限制 |
■ 可选探头参数表（二）
|
覆盖层 |
有机材料等非磁性覆盖层 (如:漆料、涂漆、珐琅、搪瓷、塑料和阳极化处理等) |
非磁性的有色金属覆盖层(如:铬、锌、铝、铜、锡、银等) |
|
基体 |
覆盖层厚度不超过100µm |
覆盖层厚度超过100µm |
覆盖层厚度不超过100µm |
覆盖层厚度超过100µm |
|
如 铁、钢
等磁性金属 |
被测面积的直径大于30mm |
F400 型测头
0～400µm |
F1 型测头
0～1250µm |
F400 型测头
0～400µm |
F1 型测头
0～1250µm |
|
F1 型测头
0～1250µm |
F10 型测头
0～10mm |
F1 型测头
0～1250µm |
F10 型测头
0～10mm |
|
被测面积的直径小于30mm |
F400 型测头
0～400µm |
F400 型测头
0～400µm |
F400 型测头
0～400µm |
F400 型测头
0～400µm |
|
F1 型测头
0～1250µm |
F1 型测头
0～1250µm |
|
如铜 、铝 、黄铜 、锌 、
锡等 有色金属 |
被测面积的直径大于5mm |
N1 型测头
0～1250µm |
仅用于铜上镀铬N1 型测头 0～40µm |
|
塑料、印刷线路非金属基体 |
被测面积的直径大于7mm |
CN02 型测头10～200µm |
|
|
|
|
|
|
|
|
|
■ 装箱单
|
名称 |
数量 |
名称 |
数量 |
|
主机 |
1台 |
充电器 |
1只 |
|
打印机 |
1台 |
仪器包 |
1个 |
|
F测头或N测头 |
1只 |
产品包装箱 |
1个 |
|
标准片 |
5片 |
使用说明书 |
1本 |
|
铁基体或铝基体 |
1块 |
维修卡 |
1份 |
■ 用户选购件
|
探头（F400、F1、F1/90°、F10、CN02、N1） |
|
通信线缆 |
|
通信软件 |
