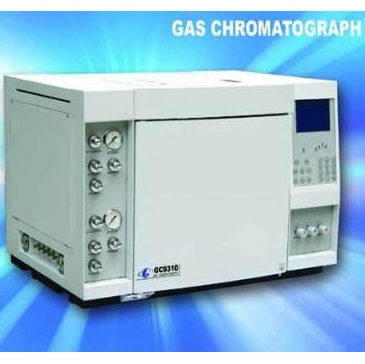

GC9310-天然气专用气相色谱仪

系统简介：
该仪器系统选用氢火焰、热导检测器，配以专用色谱柱、气体进样阀（或多柱多阀配置）等，，能够给出天然气中的饱和烃C1～C50、全浓度范围内的H2、He含量以及 CO2、H2S、N2、O2和沸点在己烷以上的C6+（作为一个反吹峰）各个组分的含量。
该仪器流程既满足而又超过了ASTM1945和GPA2261的方法。

工作原理：
该系统的测定是在两个通道上进行的，通道Ⅰ用于分析H2和He，通道Ⅱ用于分析N2、O2、CO2、H2S和C1～C5饱和烃。
样品经阀进样后，在通道Ⅰ上经过色谱柱5分离，H2和He在TCD1上检测，后面组分被反吹放空。同时在通道Ⅱ上样品进入分离系统，经预柱1分离后改变柱流向，使C6和更重组分作为一个峰流出，轻烃和永久气体被送到柱3并隔离，让C30～C50从柱2中流出，C1、N2、O2进入到柱4并被隔离，而C2、CO2则从柱3分离检测，最后C10、N2、O2从柱4中流出被检测。
数据的处理和定量由天然气专用工作站完成，并得出各组分的热值（摩尔发热量、质量发热量、体积发热量、以及沃泊指数）等参数，阀的切换由色谱仪主机完成。

特点：
1. 该仪器系统是全填充柱、全TCD的多维色谱分析方法，柱负荷大，自动化程度高。
2. 一次进样既可得到天然气的各个组份含量。
3. 线性范围内不受进样量的影响，对进样要求不苛刻。
4. 两个通道相互独立，如不需要检测H2、He含量，则只用通道Ⅱ既可。
5. N2、O2分别检测
6. 该分析系统为天然气的全组份分析，定量简单，方便用加校正因子的归一法定量，或者外标法定量。
7. 该系统流程适合要求分离N2、O2、CO、CO2、CH4及C2～C5烃类的所有应用。
8. 该系统经扩展后可分析天然气中C10～C140及C14+的单体烃含量（FID检测）。
